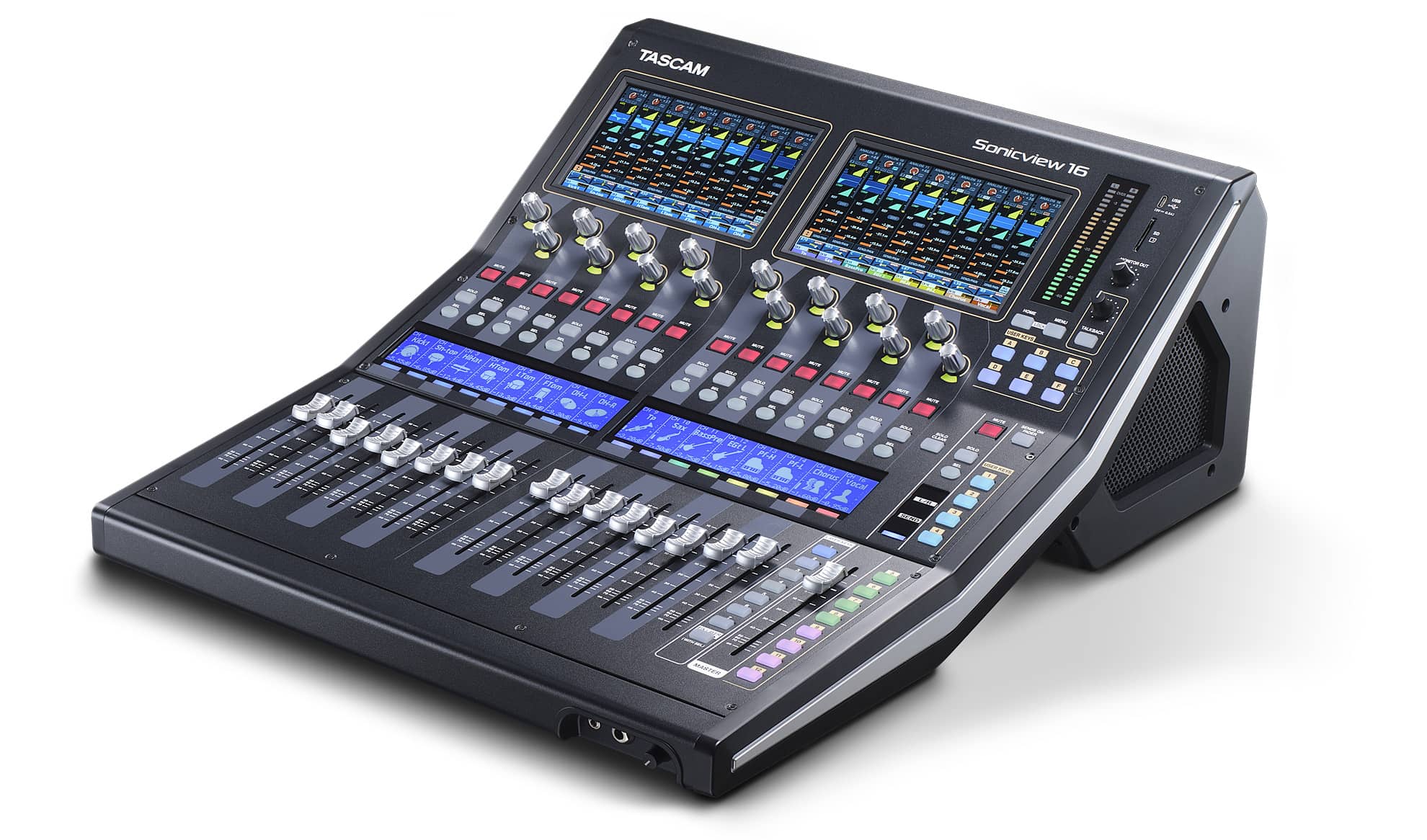

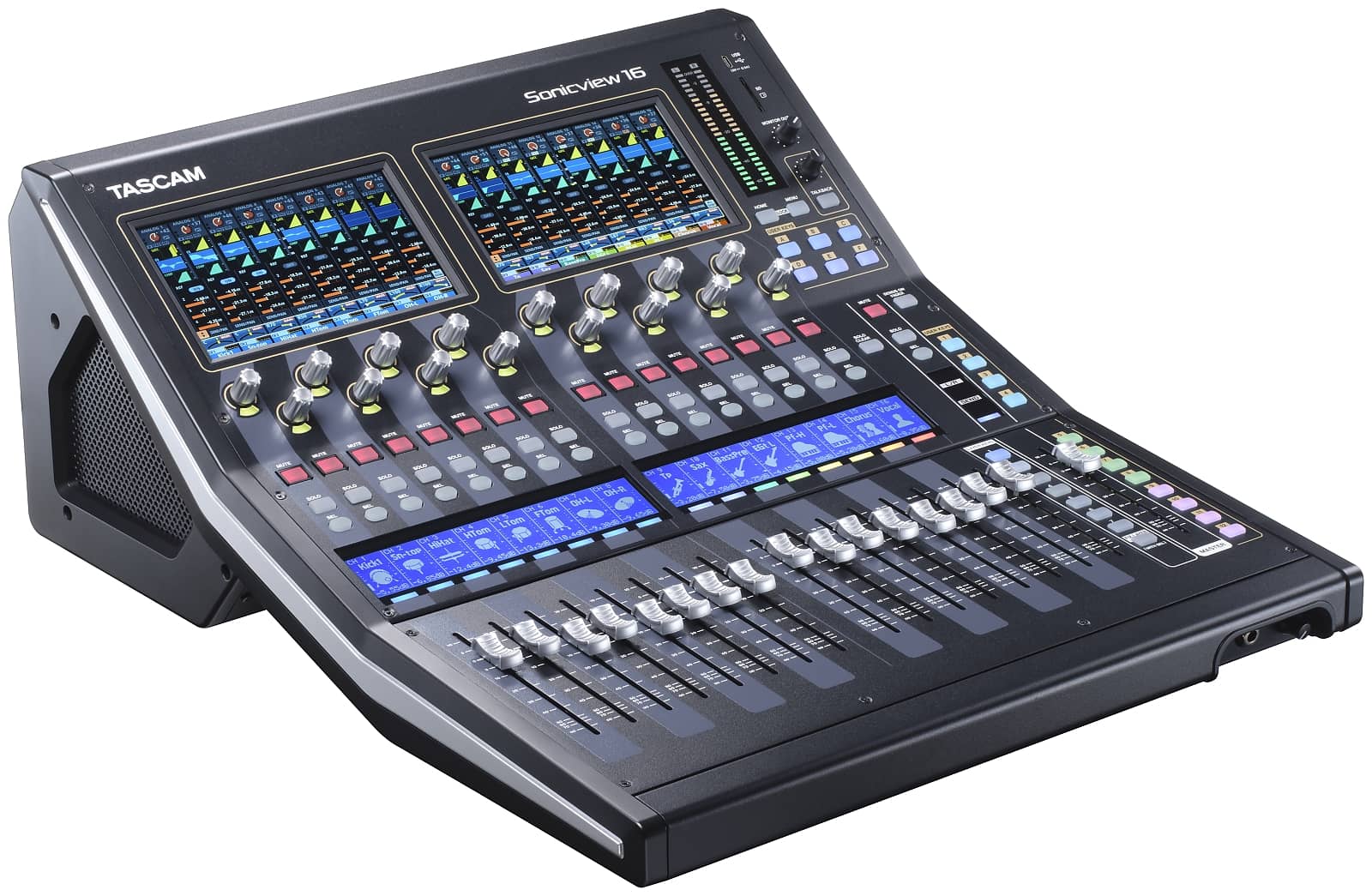

Tascam Sonicview 16

Überraschend intuitiv und einfach

Bei hochwertigen Aufnahmegeräten und digitalen Mischpulten kann Tascam auf eine lange Tradition zurückblicken, deren Höhepunkt die Kombination aus dem legendären modularen 8-Spur-Recorder DA-88 und dem digitalen Mischpult DM-4800 war, die einst einen neuen Standard setzte. Mit Sonicview hat Tascam eine völlig neue Reihe digitaler Mischkonsolen geschaffen, die mit modernster Technik ausgestattet sind und es Ihnen leicht machen, alle gewünschten Parameter im Blick zu haben und zu steuern, wann immer Sie es wünschen – mit frei konfigurierbaren Touchscreens und benutzerdefinierbaren Tasten, Motorfadern und intuitiver Steuerungssoftware.

Die Sonicview-Aufnahmemischpulte lassen sich dank integrierter Dante-Vernetzung, einem mehrkanaligen 32-Bit/96-kHz-USB-Audiointerface und zahlreichen Ein- und Ausgängen hervorragend in den Rest Ihres Systems integrieren. Die erstklassige Klangqualität und die 54-Bit-FPGA-Mixing-Engine in Kombination mit umfangreicher Signalbearbeitung, einem Erweiterungssteckplatz für zusätzliche Anschlussmöglichkeiten und drahtloser Fernsteuerung machen die Sonicview-Mixer zur ersten Wahl für Aufnahmestudios, Außenaufnahmen, Tourneen, Beschallungsanlagen und Rundfunkanstalten.




Das neue VIEW-Konzept

Mit dem leistungsstarken, intuitiven Tascam Visual Interactive Ergonomic Workflow (VIEW) können Sie die Touchscreens von Sonicview schnell und einfach konfigurieren - das ist die neue Generation von Mixer-Bedienoberflächen für Recording und Live. Dank der VIEW-Benutzeroberfläche gibt es drei verschiedene Möglichkeiten, Ihre Einstellungen zu betrachten. Jeder Touchscreen ist unabhängig konfigurierbar, so dass Sie jede beliebige Kombination von Einstellungen kontrollieren und steuern können, auf jedem der Bildschirme, wann immer Sie es wünschen. Überwachen Sie beispielsweise die Pegel von acht Gesangskanälen auf Bildschirm 1, während Sie auf Bildschirm 2 den parametrischen EQ einer Schlagzeug-Submischung einstellen oder den Pegel und die Kompressionskurve des Ausgangsbusses im Auge behalten.
Logo Tascam VIEW
Ansicht eines einzelnen Kanalzugs

Ansicht eines einzelnen Kanalzugs

Überwachen und steuern Sie acht benachbarte Kanäle und sehen Sie sie als virtuelle Kanalzüge wie bei einem analogen Mischpult.
Kanalzugansicht im Vergleich zum analogen Mischer
Modulansicht

Modulansicht

Überwachung und Steuerung von zwei beliebigen Parametersätzen gleichzeitig für einen einzigen Kanal.

Modulansicht im Vergleich zum analogen Mischer
Individuelle Ansicht

Individuelle Ansicht

Kontrollieren und steuern Sie eine benutzerdefinierte Auswahl von Funktionen für einen beliebigen Kanal oder eine Gruppe von Kanälen.

Individuelle Ansicht im Vergleich zum analogen Mischer

Erstklassige Tonqualität

Dank einer FPGA-Mixing-Engine mit 54-Bit-Gleitkommaverarbeitung bietet Tascam Sonicview die beste Audioperformance seiner Klasse mit kontinuierlicher, hochauflösendem 32-Bit/96-kHz-Sampling und 32-Bit-Analog/Digital-Wandlern. Die Fließkommaverarbeitung der FPGA-Mixing-Engine ermöglicht es, Pegel flexibel anzupassen ohne die Auflösung zu beeinträchtigen und sorgt für eine extrem niedrige Latenz, selbst bei Analog-zu-Analog-Verbindungen. Das Ergebnis ist eine beeindruckende Performance bei Aufnahme, Mischung und Wiedergabe, auch in Verbindung mit Dante-Netzwerken und Inline-Monitoring-Systemen.
Audiomischung mit einem 54-Bit-Gleitkomma-FPGA

Ein System-on-chip (SoC) sorgt für maximale Audioperformance.

Eingangskanäle

Für Aufnahme und Mischung bietet Sonicview 16 eine Reihe vielseitig einsetzbarer Eingänge. Acht Mikrofon-/Line-Eingänge über XLR-Anschlüsse sowie acht Kanäle mit sowohl XLR-Mikrofoneingängen als auch Line-Eingängen über symmetrische Standard-Klinkenbuchsen ermöglichen maximale Flexibilität. Außerdem gibt es Klinken-Einschleifwege in zwei Kanälen, zwei Stereo-Aux-Eingänge (Cinch) und einen XLR-Eingang für ein Talkback-Mikrofon.

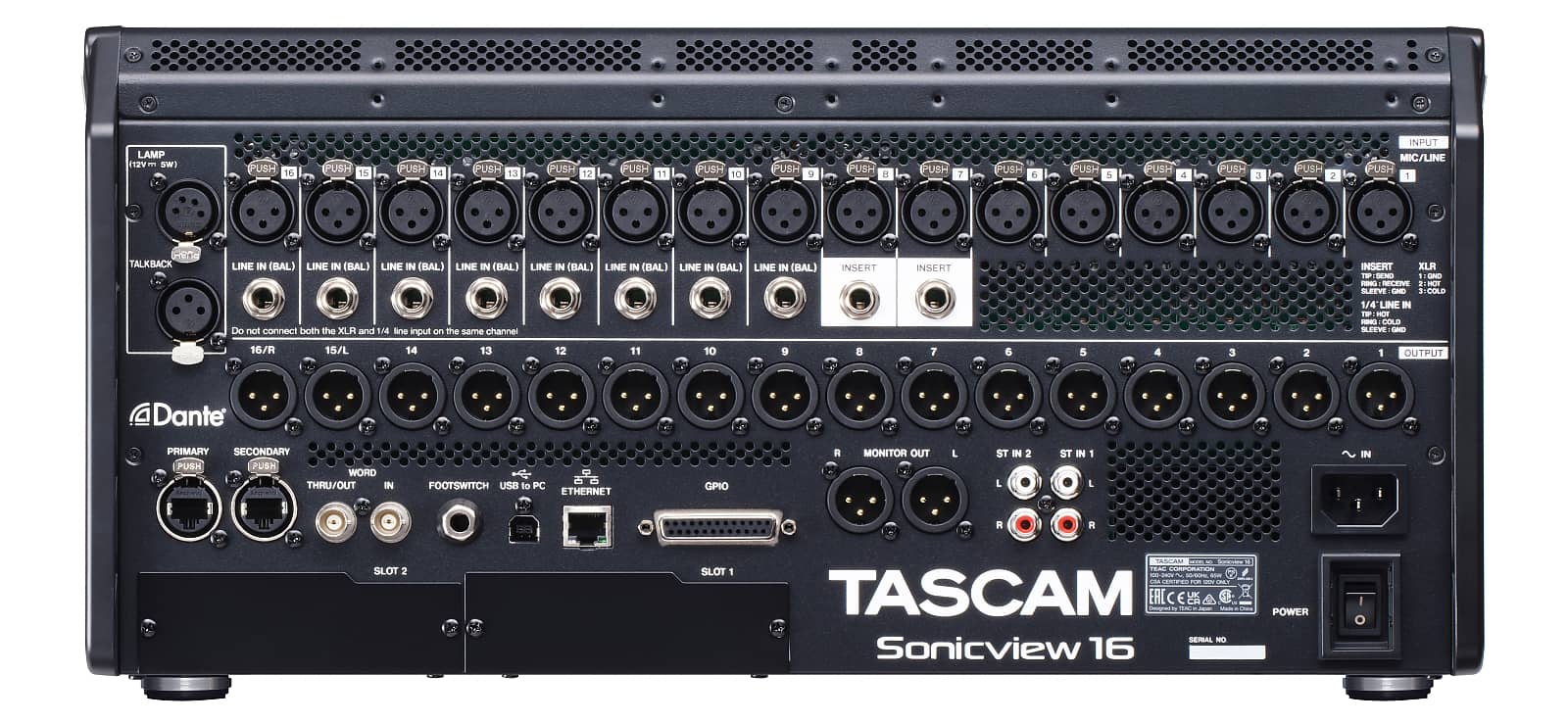

Rückansicht Tascam Sonicview

Ein- und Ausgänge auf der Rückseite.

Kanalsteuerung und -verarbeitung

Hinter Sonicview verbirgt sich weit mehr, als es den Anschein hat. Intern verfügen diese Aufnahmemischpulte über ganze 40 Monokanäle und zwei Stereokanäle, so dass Sie etwa Backing-Tracks einspielen können, um eine kleine Gesangsgruppe groß klingen zu lassen. Über die Erweiterungssteckplätze können Sie zusätzliche physische Audioeingänge für größere Ensembles bereitstellen, Quellen aus allen Bereichen eines Veranstaltungsortes über das Dante-Netzwerk verwalten und Dutzende von DAW-Spuren mischen. Mit acht DCAs können Sie problemlos Gruppen von Kanälen steuern. Mit programmierbaren Ebenen-Tasten wählen Sie, welche individuelle Kombination von Kanälen, DCAs und Ausgangsbussen von den Motorfadern gesteuert wird. Beginnen Sie mit einer Mischung, speichern Sie Ihre Fadereinstellungen und mischen Sie später weiter – dank der Motorfader machen Sie genau da weiter, wo Sie aufgehört haben.

Jeder Eingangskanal kann eine oder alle 11 Verarbeitungsfunktionen nutzen, die sich unabhängig voneinander einstellen lassen:

    Delay (Eingang, pre-Fader)
    Phase
    Digitale Pegelanpassung
    Hochpassfilter
    Gate/Expander/De-Esser
    Parametrischer 4-Band-EQ
    Kompressor/Ducker
    Vorhören
    Mix 1–22 Send/Pan (pre/post)
    FX 1–4 Send/Pan (pre/post)
    Fader/Pan/Stummschaltung nach L/R

Übersichtsseite für Kanal 1

Übersichtsseite für Kanal 1
EQ-Seite für Kanal 24

EQ-Seite für Kanal 24
Kompressor-Seite für Kanal 1

Kompressor-Seite für Kanal 1

Erstklassiger Klang mit Class-1-HDIA-Mikrofonvorverstärkern

Jeder Mikrofoneingang speist einen Tascam Class-1-HDIA-Vorverstärker (High Definition Instrumentation Architecture) – den besten Mikrofonvorverstärker, den wir je gebaut haben. Dank eines Instrumentenverstärkers mit außergewöhnlich gutem Rauschverhalten in der ersten Stufe weisen diese Mikrofonvorverstärker hervorragende Werte für äquivalentes Eingangsrauschen (EIN), Signal-Rausch-Verhältnis, Klirrfaktor und Frequenzverlauf auf. Die hochauflösenden Mikrofonvorverstärker von Sonicview nehmen auch die kleinste Nuance auf, vom Kolophonium auf einem Geigenbogen bis hin zu den subtilen dynamischen Schwankungen einer Stimme oder eines Saxophons. Die Mikrofoneingänge sind für Signalpegel bis +32 dBu ausgelegt und bieten reichlich Aussteuerungsreserve für unerwartete Pegelspitzen.

Die Kombination aus HDIA-Vorverstärkern der Klasse 1, 32-Bit/96-kHz-ADCs und unserer 54-Bit-FPGA-Mixing-Engine ist beeindruckend, aber Tascam hat es nicht dabei belassen: Wir haben umfangreiche interne und externe Tests durchgeführt, um die Sonicview-Mischpulte auf optimale Leistung zu trimmen. Das Ergebnis ist erstklassiger Sound, der Sie sowohl beim Abmischen als auch beim Aufnehmen im Studio nie enttäuschen wird.
Class-1-HDIA-Mikrofonvorverstärker von Tascam

Die Class-1-HDIA-Mikrofonvorverstärker von Tascam sind technisch hochentwickelte Komponenten.

USB-Audiointerface und Stereorecorder inklusive

Das integrierte Audiointerface mit 32 Ein- und 32 Ausgängen macht Sonicview zu einem erstklassigen Frontend für Aufnahme- und Rundfunkstudios sowie für die Aufzeichnung von Live-Events. Nehmen Sie die Direktausgänge der Kanäle, die Flex-Busse und den Stereobus in Ihrer bevorzugten DAW auf, und zwar mit bis zu 96 kHz und derselben 32-Bit-Präzision, die im gesamten Pult verwendet wird.

Die Hauptmischung können Sie gleichzeitig direkt mit dem eingebauten SD-Stereorecorder aufnehmen – praktisch, wenn sich die Band ihren Auftritt anschließend im Hotel oder im Bus anhören möchte. Über einen Anschluss an der Oberseite können Sie außerdem in Stereo auf einen USB-Stick aufnehmen.
Tascam Sonicview verfügt über ein integriertes Audiointerface mit 32 Ein- und 32 Ausgängen.

Mit dem integrierten Audiointerface können Sie 32 Ein- und Ausgänge mit Ihrer bevorzugten DAW verbinden.
Tascam Sonicview – Eingebauter Stereo-Audiorecorder

Nehmen Sie ganz einfach einen Stereomix auf eine SD-Karte oder ein USB-Laufwerk auf.

Eingebauter 32-Spur-Audiorecorder als Option

Für die Aufnahme bietet Tascam Sonicview mehrere Möglichkeiten. Neben dem integrierten Audiointerface und dem Stereorecorder können Sie eine Mehrspur-Aufnahmekarte (IF-MTR32) nachrüsten, mit der sich 32 Audiospuren direkt auf eine SDXC-Speicherkarte aufzeichnen lassen. Der SD-Recorder unterstützt Punch-in und Punch-out für alle 32 Spuren gleichzeitig sowie vorgezogene Aufnahme, Auto-Aufnahme und Marker. Und das Beste: Während der Aufzeichnung wird die Datei alle 60 Sekunden automatisch gespeichert und geschlossen, um Datenverlust zu vermeiden. So können Sie den Recorder sorgenfrei seine Arbeit machen lassen, während Sie sich auf das Mischen konzentrieren.
Tascam Sonicview – Mehrspur-Recorder als Erweiterungskarte (IF-MTR32)

Der Multitrack-Recorder IF-MTR32 kann in einem der Erweiterungssteckplätze installiert werden.

Flexible Ausgangsbusse, modernste Verarbeitung

Sie erhalten eine Vielzahl von Ausgangsbussen mit leistungsstarker Signalverarbeitung und flexiblen Routing-Optionen. Neben dem Stereobus bietet Sonicview 22 flexible Ausgangsbusse, von denen jeder als Subgruppe, Aux oder Matrix konfigurierbar ist. Stellen Sie mehrere Stereo-Submischungen für In-Ear-Monitore bereit, ohne dass Ihnen die Busse ausgehen, und leiten Sie sie an die Analogausgänge weiter. Erstellen Sie Matrixmischungen für mehrere Lautsprecherzonen und übertragen Sie diese über das Dante-Netzwerk, um sie aufzunehmen, Theater und Konzertsäle zu beschallen und vieles mehr. Alle Ausgangsbusse sind mit einem grafischen 31-Band-EQ, Echtzeit-Analysefunktionen, einem parametrischen 4-Band-EQ, Kompressor/Ducker, Delay sowie Solo, Pan und Mute ausgestattet.

Jeder einzelne Eingangskanal kann durch vier zusätzliche Effekte, einschließlich eines hochwertigen Halls, geschleift werden.
Tascam Sonicview – Grafik-Equalizer

Grafischer Equalizer für Mix 2
Tascam Sonicview – Grafik-Equalizer

Grafischer Equalizer für Mix 2
Tascam Sonicview – Effekt-Return

Für einen Plattenhall verwendeter Effekt-Return

Dante-fähig für optimale Vernetzung

Dante®-Audio-over-IP-Netzwerke integrieren weltweit Tausende von Tournee-Konzertanlagen sowie installierte Systeme beispielsweise in Aufnahmestudios, Radiosendern, Sitzungssälen von Unternehmen, Stadthallen und an vielen weiteren Orten. Mit ihrem integrierten 64-In/64-Out-Dante-Interface, dem AES67-Modus, dem SMPTE 2110-Modus und dem Dante Domain Manager können Sonicview-Mischpulte als Audiozentrale solcher Systeme dienen. Zwei Dante-Anschlüsse ermöglichen redundante Streams. Dank der Kombination aus Dante und den in Sonicview integrierten Aufnahmefunktionen können Sie Konzerte, Podiumsdiskussionen, Vorlesungen, Gottesdienste und vieles mehr von jedem beliebigen Netzwerkstandort aus mischen und aufzeichnen, auch in einem entfernten Aufnahme- oder Sendestudio.
Primärer und sekundärer Dante-Port

Zwei Dante-Ports ermöglichen redundante Kommunikation über Dante-Audionetzwerke.
Dante DDM READY, Dante with AES67, SMPTE ST 2110

Sonicview unterstützt alle wichtigen Dante-Standards.

Physische Ausgänge und Erweiterungsmöglichkeiten

Wie nicht anders zu erwarten, bietet Sonicview zahlreiche physische Ausgänge: 16 XLR-Line-Ausgänge und zwei XLR-Monitorausgänge. Wenn das nicht ausreicht, können Sie mit einer optionalen Erweiterungskarte weitere analoge, MADI- oder AES/EBU-Eingänge hinzufügen. Für einen noch größeren Ausbau des Systems önnen Sie eine oder mehrere optionale Stageboxen mit 16 Eingängen und 16 Ausgängen für Dante-Netzwerke (SB-16D) hinzufügen. Die Mikrofonverstärkung für alle 16 Eingänge lässt sich von Sonicview aus fernsteuern, und Sie können die SB-16D auf dem Boden liegend oder im Rack montiert verwenden. Die Kombination aus Dante-Vernetzung und mehreren Stageboxen macht Sonicview zu einer hervorragenden Lösung, wenn es darum geht, Aufnahmen und Mischungen für Multiroom-Studios und große Ensembles zu erstellen.



Hauptmerkmale auf einen Blick

Hauptmerkmale

• Die TASCAM VIEW-Oberfläche (Visual Interactive Ergonomic Workflow) ermöglicht die intuitive Bedienung mit drei verschiedenen Ansichtsmodi
• Mehrere gleichzeitige Ansichten über zwei 7-Zoll-Farb-Touchscreens
• 44 Eingangskanäle (40 Mono, 2 Stereo)
• 22 flexible Ausgangsbusse plus Stereosumme mit grafischem 31-Band-EQ
• Mixing-Engine basierend auf FPGA mit 54-Bit-Fließkommaverarbeitung und 96 kHz Abtastrate
• Ultrageringe Latenz: 2 × Fs (20,8 μs) in Mixing-Engine, 0,51 ms Analog-zu-Analog
• A/D- und D/A-Wandlung mit 32 Bit und 96 kHz
• Tascam HDIA-Mikrofonvorverstärker (High-Definition Instrumentation Architecture)
• Eingebaute Dante-Schnittstelle (64 Ein-/Ausgänge); unterstützt Redundanz, AES67, DDM und SMPTE 2110
• USB-Audiointerface mit 32 Ein- und Ausgängen bei 32 Bit und 96 kHz
• 16 Mikrofon-/Line-Eingänge (bis +32 dBu), 16 XLR-Line-Ausgänge mit flexiblem Routing
• Vier Multieffekt-Prozessoren
• Tascam Sonicview für Windows, macOS und iOS ermöglicht die Fernsteuerung und Offline-Bearbeitung
• Zwei Tascam-Erweiterungssteckplätze
• Optionale Erweiterungskarten erhältlich für 32-Spur-SDXC-Recorder sowie MADI, AES/EBU und analoge Signale

Weitere Merkmale

• Die Betriebssysteme für die Hardware-Mischoberfläche und die Mixing-Engine sind voneinander unabhängig und sorgen für hohe Stabilität und kontinuierlichen Audiofluss
• Die Fader können einzeln entfernt und ersetzt werden, die Abdeckung lässt sich zur einfacheren Wartung demontieren, ohne Kabel abziehen zu müssen
• Bibliotheken für Snapshots, Effekte, Module, parametrischen EQ, grafischen EQ, Gate, Kompressor
• 18 frei zuweisbare Tasten, sieben benutzerdefinierte Faderebenen, acht DCA-Gruppen
• 16+1 motorisierte 100-mm-Fader
• 16 Encoder mit Farb-LEDs
• 16 LC-Displays mit Farb-LEDs für Kanalnamen sowie Anzeigen für Eingangspegel und dynamische Pegelabsenkung
• Interne Zweispuraufnahme/-wiedergabe auf SD-Karte oder USB-Laufwerk
• Acht Line-Eingänge (3-polige Klinkenbuchsen), zwei Stereo-Eingangspaare (Cinch), Talkback-Eingang (XLR)
• XLR-Monitorausgänge
• Kopfhörerausgänge über Standard- (6,3 mm) und Miniklinkenbuchse (3,5 mm)
• Wordclock In, Out/Thru
• Gigabit-Ethernet-Anschluss (1000BaseT)
• GPIO mit acht Ein-/Ausgängen über DB25-Anschluss
• Fußschalteranschluss (3-polige Klinkenbuchse)
• Anschluss für Pultbeleuchtung (XLR 4-31)
• Netzschalter mit Schutzvorrichtung
• Optionale Dante-fähige Stagebox mit 16 Ein-/Ausgängen (SB-16D)
