NEUMANN U89 I NI

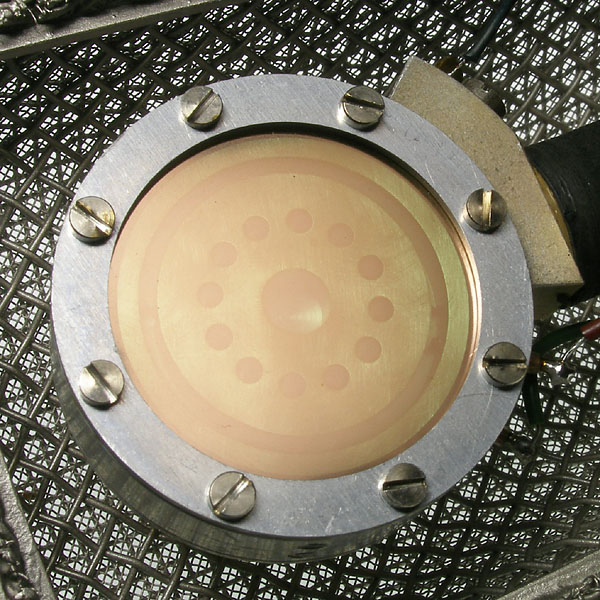

 Das U 89* ist ein universell einsetzbares Studiomikrofon. In seinem Drahtgazekorb enthält es eine Doppelmembrankapsel. Durch fünf unterschiedliche Richtcharakteristiken läßt sich das Mikrofon gut großflächigen oder breiten Klangkörpern anpassen und auch für Aufnahmen in größerem Abstand zur Schallquelle einsetzen.

Der maximale Schalldruckpegel von 134 dB läßt sich mit einem Drehschalter auf 140 dB erhöhen. Ein weiterer Drehschalter ist für das Absenken des Übertragungsmaßes unterhalb der wählbaren Frequenzen 80 Hz bzw. 160 Hz vorgesehen.
Anwendungsbereich
Das U 89 i ist äußerlich dem U 87 verwandt, jedoch kleiner und leichter und damit handlicher als dieses. Ferner besitzt es fünf statt drei Richtcharakteristiken und einen höheren maximalen Schalldruckpegel, so daß es sich für die verschiedensten Aufgaben einsetzen läßt.
Richtcharakteristiken

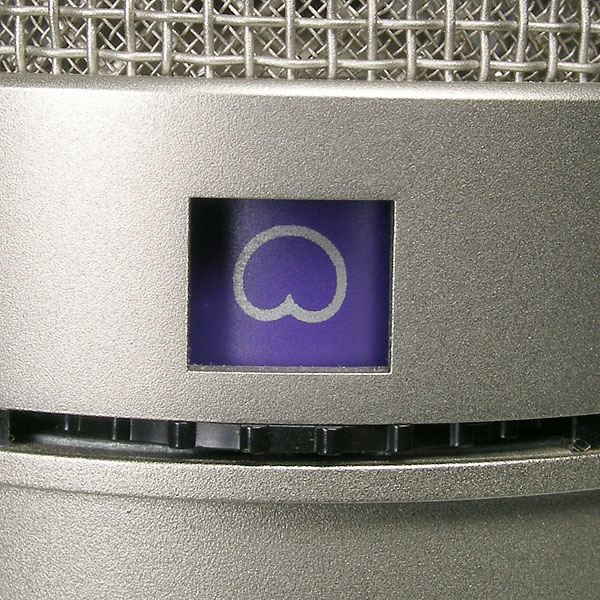

Mit einem Drehschalter unterhalb des Kapselkorbes können neben den gebräuchlichen drei Richtcharakteristiken Kugel, Niere und Acht auch die Einstellungen Hyperniere und breite Niere gewählt werden.

Die Hyperniere gestattet besser als die Niere rechts und links des aufzunehmenden Objekts postierte Schallquellen auszublenden, während die breite Niere vorteilhaft zur Übertragung ausgedehnterer Schallquellen eingesetzt wird.
Akustische Eigenschaften
Das Mikrofon wird von der Seite besprochen. Seine Vorderseite ist durch das Firmenschild gekennzeichnet. Die Kapsel besitzt für alle Richtcharakteristiken besonders ebene Frequenzgänge, und zwar auch für Schall, der seitlich innerhalb von mehr als ±100° einfällt.

Das gilt bei allen einstellbaren Richtcharakteristiken, daher auch für den diffus einfallenden Schall. Praktisch betrifft das die indirekt über Reflexionen im Aufnahmeraum zum Mikrofon gelangenden Schallanteile. Damit wird auch der mitaufzunehmende Nachhall in seinem Klangcharakter nicht verändert.

Das Impulsverhalten ist ausgezeichnet, da zum Erreichen der genannten Eigenschaften keine im Übertragungsbereich liegenden Resonanzwirkungen ausgenutzt werden.

Zum Schutz gegen Körperschallübertragung ist die Kapsel elastisch gelagert.
Filter und Vordämpfung

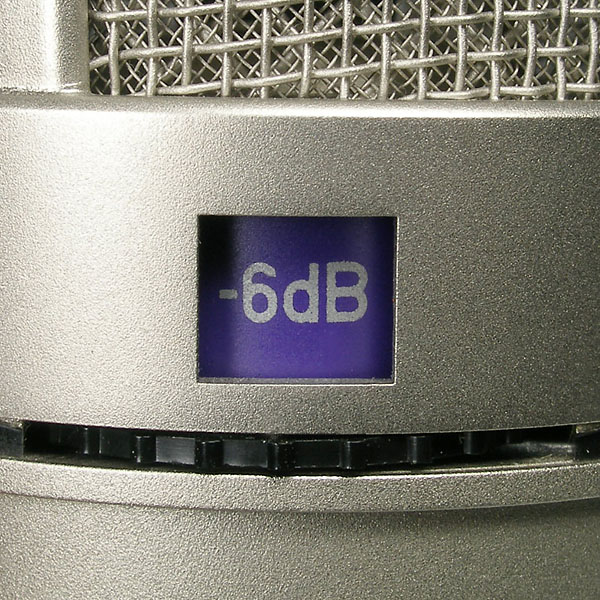

Der Verstärker ermöglicht eine verzerrungsfreie Übertragung von Pegeln bis 134 dB. Bei einem Ersatzgeräuschpegel von 17 dB-A beträgt der Dynamikumfang daher 117 dB. Durch Umschalten der Gegenkopplung in der ersten Verstärkerstufe wird der Grenzschalldruckpegel auf 140 dB erhöht.

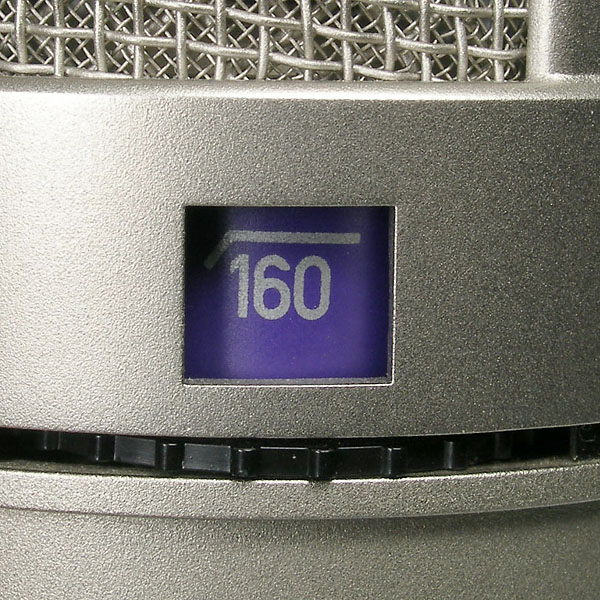

Mit einem weiteren Drehschalter können Signale unterhalb von 80 Hz oder 160 Hz abgesenkt werden. Hierdurch werden Störquellen in diesem Frequenzbereich stark unterdrückt. Unter Ausnutzung des Nahbesprechungseffektes kann für in der Nähe postierte Schallquellen dennoch ein ebener Frequenzgang erhalten werden.

In der Schalterstellung LIN sorgt ein steiles Hochpaßfilter dafür, daß unterhörfrequenter Schall nicht bis zum Übertrager gelangt und diesen übersteuern kann.
Betriebssicherheit
Die gesamte Oberfläche der Kapsel einschließlich - der Membranen - liegt auf Massepotential und ist daher unempfindlich gegen elektrische und atmosphärische Einflüsse sowie gegen Schmutz.
